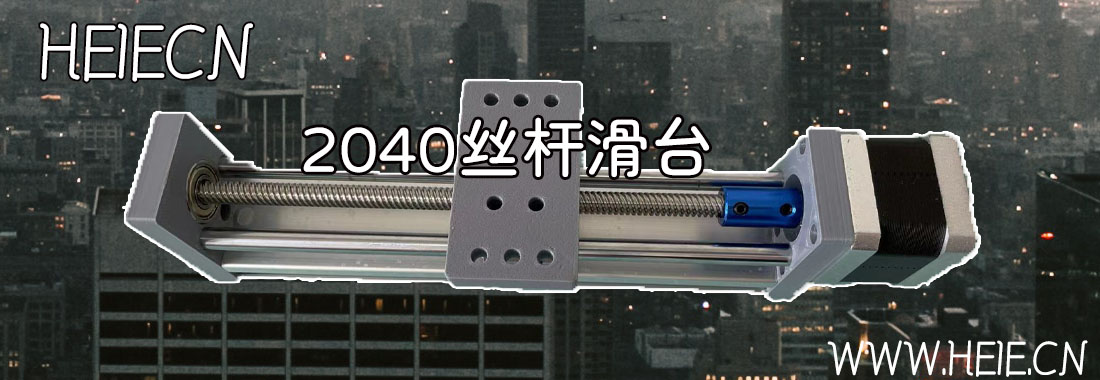

注意,这款丝杆滑台属于玩具级,精度上达不到全金属滑台那种精度,仅适合个人学习使用。
安装教程:https://www.bilibili.com/video/BV1iP411U7QM/
打印件文件下载地址:>>点此下载<< 有条件的尽量自己打印,这东西找人代打不太划算。
名称 | 规格 | 数量 | 预估单价 | 预估运费 | 预估总价 | 备注 |
---|---|---|---|---|---|---|
2040铝型材 | 两头攻M6丝,长度自定义 | 1根 | ¥10+ | ¥10 | ¥20+ | 常用的尺寸是200MM、250MM、300MM,按需购买,让商家两头给攻M6的螺丝孔,攻一个孔一块钱左右。注意事项请看文末① |
8MM丝杆 | 长度根据最终尺寸来确定 | 1根 | ¥6+ | ¥4.6 | ¥10.6+ | 一般商家都会给配螺母,如果没有需要自己买,另外要注意丝杆导程的问题,选择合适的导程。 |
8MM光轴 | 比铝型材长10MM即可 | 2根 | ¥5 | ¥0 | ¥10 | 200-400MM长的光轴基本都是5元统一价,这种便宜的光轴可能没有那么直,对精度要求不高的可以选购。 |
轴承 | 608zz | 1个 | ¥0.6 | ¥0 | ¥0.6 | 固定丝杆另一端 |
直线轴承 | LM8UU | 2个 | ¥1.2 | ¥0 | ¥2.4 | |
螺丝 | M6*18 | 4个 | ¥0.3 | ¥0 | ¥1.2 | 固定打印件和铝型材。 |
螺丝 | M3*8 平头 | 8个 | ¥0.1 | ¥0 | ¥0.8 | 固定丝杆座、电机 。 |
螺丝 | M5*8 平头 | 2个 | ¥0.1 | ¥0 | ¥0.2 | 固定限位开关底座,不需要限位开关的话不用购买。 |
螺丝 | M2 | 2个 | ¥1.5 | ¥0 | ¥1.5 | 固定限位开关,不需要限位开关的话不用购买。 |
打印件 | PETG材料 | 58克左右 | ¥0.2/克 | ¥10 | ¥22 | 点此找我打印,或者点此下载STL文件自己打印。 |
42步进电机 | 1件 | ¥16 | ¥0 | ¥16 | ||
联轴器 | 5*8 | 1个 | ¥1.5 | ¥0 | ¥1.5 | 一般卖丝杆的商家也会卖这个,顺便买一个可以省邮费 |
限位开关、电机驱动、电机线、主控板等其他一系列其他东西未包含在清单中,按需购买即可 |
①、滑台长度建议不超过300MM,这款滑台设计使用的是8MM光轴,长度太长弯曲的情况会严重一些。
