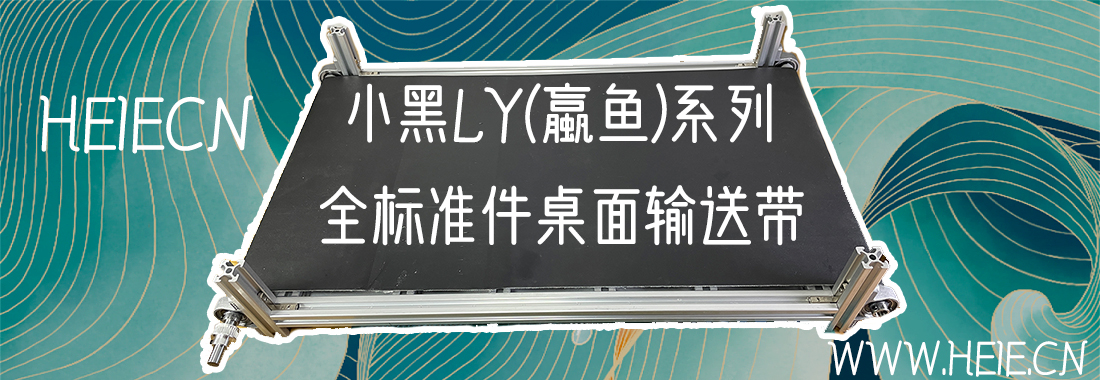

这款桌面传送带使用的都是标准件，所有零件都可以从网上买到，预计成本在150元左右，如需复刻这款传送带可以参考项目材料清单和安装教程。
安装教程：https://www.bilibili.com/video/BV1Va411X7o5/
名称 | 规格 | 数量 | 预估单价 | 预估运费 | 预估总价 | 备注 |
|---|---|---|---|---|---|---|
| 2020铝型材 | 500mm | 2根 | ￥30 | ￥12 | ￥42 | 可根据需求自行更改尺寸，尺寸变更后，PVC输送带和光轴尺寸也要变更 |
| 100mm | 4根 | |||||
| 300mm | 6根 | |||||
| 铝型材连接件 | 20型配螺丝 | 30个 | ￥0.7 | ￥0 | ￥21 | |
| 10mm光轴 | 340mm | 1根 | ￥10 | ￥0 | ￥10 | |
| 380 | 1根 | |||||
| PVC输送带 | 1210*295*1 | 1条 | ￥40 | ￥0 | ￥40 | 1mm厚、颜色随意、内周长1210mm、宽度295mm，具体尺寸可以根据需求自行定制 |
| 带座轴承 | 立式KP000【内径10】 | 4个 | ￥13.84 | ￥6.5 | ￥13.84 | |
| 同步带 | gt2-194mm | 1根 | ￥1.1 | ￥1.1 | ||
| 2GT同步轮 | 内孔10mm带宽6mm 32齿 | 1个 | ￥3.77 | ￥3.77 | ||
| 胶皮管 | 10*18(1米) | 1件 | ￥13.3 | ￥0 | ￥13.3 | 用来当滚轮，如果有3D打印机可以自己打印 |
| 螺丝螺母 | M5*8螺丝+20型螺母 | 10对 | ￥6 | ￥0 | ￥6 | M4*8或者M5*8螺丝和相应20型T型螺母 |
| *以下为电路动力部分，可按需使用 | ||||||
| 步进电机驱动 | A4988 | 1个 | ￥3.8 | ￥0 | ￥3.8 | 也可以买TMC2208等静音驱动 |
| 步进电机驱动板 | 4988/8825步进电机驱动模块扩展板 | 1个 | ￥3 | ￥0 | ￥3 | |
| 控制版 | WeMos D1 WiFi 开发板ESP8266 | 1块 | ￥12.15 | ￥3 | ￥15.15 | |
| 42步进电机 | 1个 | ￥14.5 | ￥0 | ￥14.5 | ||
| 42步进电机固定片 | 1件 | ￥1.9 | ￥0 | ￥1.9 | ||
| 2GT同步轮 | 内孔5mm带宽6mm 16齿 | ￥1.4 | ￥0 | ￥1.4 | 一定要16齿，齿数大了，有可能带不动传送带 | |
