trinus上位机供电改造
发布者:小黑HEIECN 更新时间:2023-04-25 17:19:12


最近闲鱼入手一台全金属滑台的3D打印机trinus,因为没有显示屏的原因,使用起来比较麻烦,于是用orange pi zero2做上位机装了klipper系统。

不过这也带来了一个新问题,trinus的主板是12v供电,而zero2则需要5V供电,如此以来需要外接两个电源,显得很杂乱。

为了让改造好的机器美观一点,对供电这一块做了一些改动,增加了一个降压模块,从而减少一个电源。

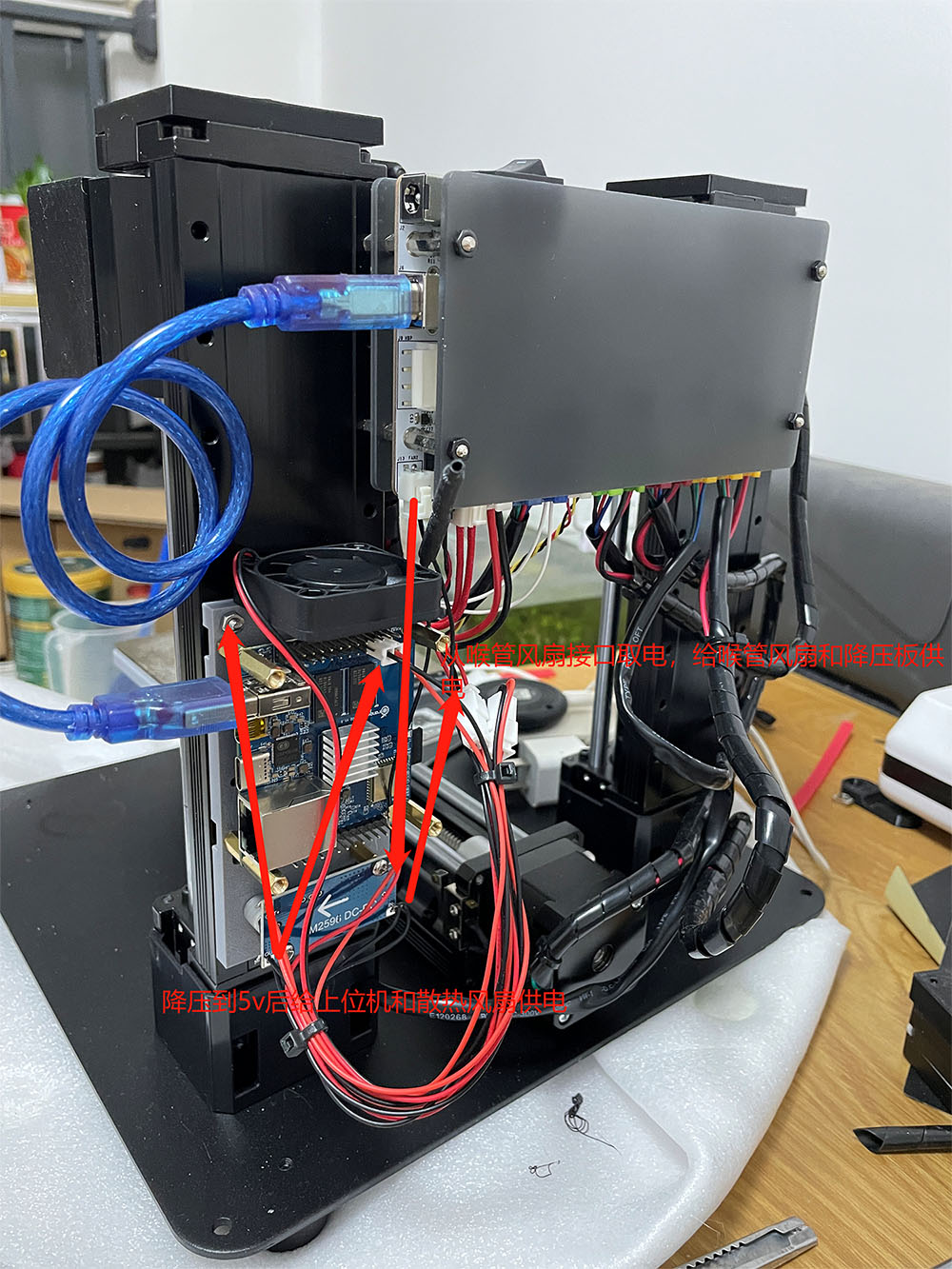

如下图



大概思路:从trinus主板的喉管风扇接口取12V电,分两路,一路仍然给原来的喉管风扇供电,另一路接到一个12V降5V模块的输入端。

而降压模块中输出的5V电源也分两路,一路给orangepizero2供电,另一路给zero2散热风扇供电。

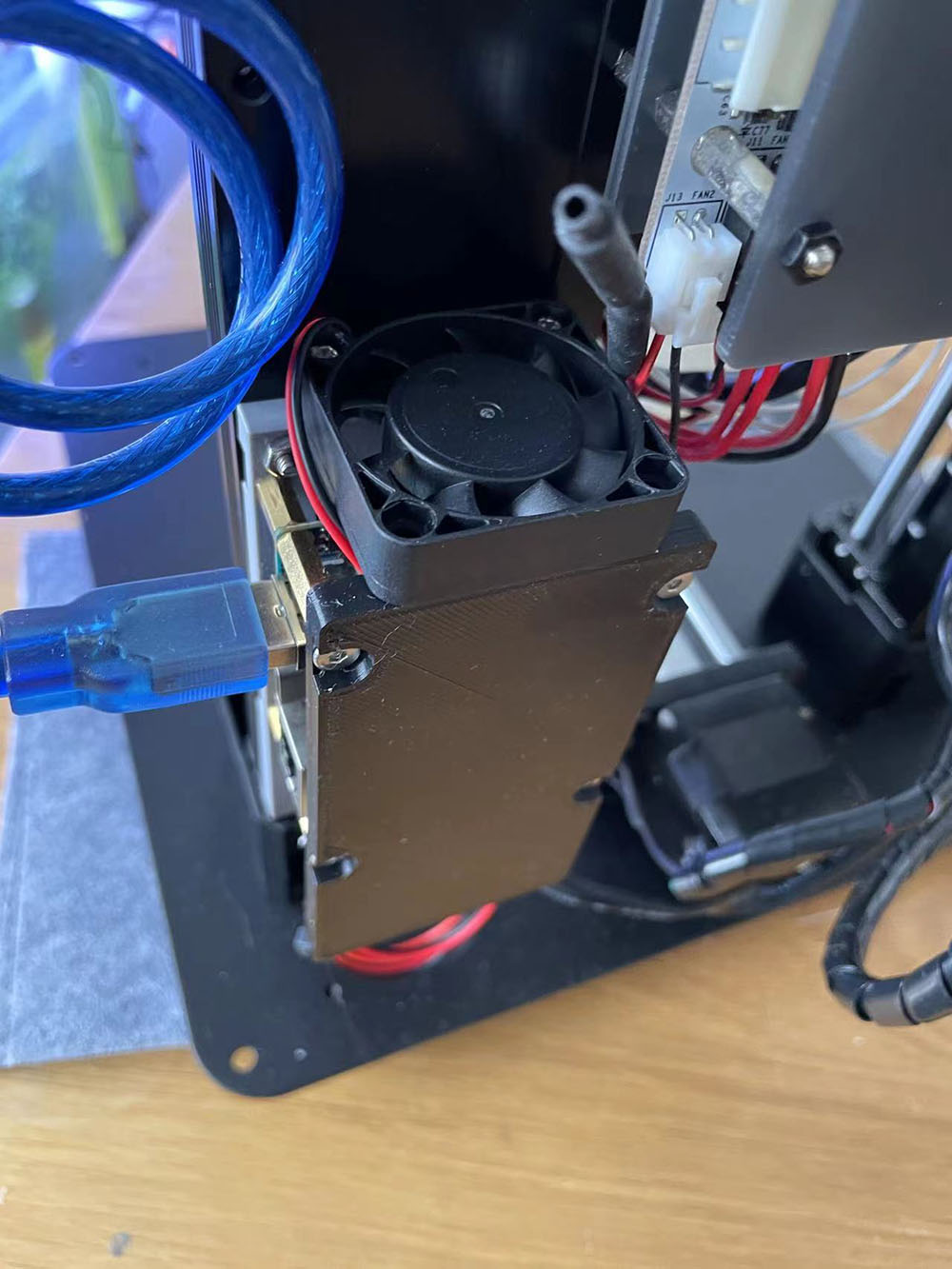

如此一来就不用单独再接入一个外部的5V电源,与此同时再打印一个底座盖板,美观性提升不少。
