这个传送带项目DIY需要有3D打印机或者到网上找代打,适合做宽度8CM的传送带,长度可以根据需求选择;
老版安装教程:https://www.bilibili.com/video/BV1qS4y1n7US/
Q1.4版安装教程:https://www.bilibili.com/video/BV1iK411975n
传送带偏移调整:https://www.bilibili.com/video/BV1pg411H7KW/
打印件下载地址:点此下载 找我打印点这里或者淘宝扫描下方二维码
近期更新
V1.4 重新设计部分打印件;
增加减速电机支架;
小黑Q系列传送带在耐久度、实用性方面比小黑QT系列要好很多,建议有需求还是做小黑Q系列,从整体来讲,两款都不适用于工业化、商用等复杂环境,仅适合DIY爱好者玩玩或者是大学生项目使用。
风险提醒:减速电机款比步进电机更容易操作,接上电就能用,但是噪音明显大好多。

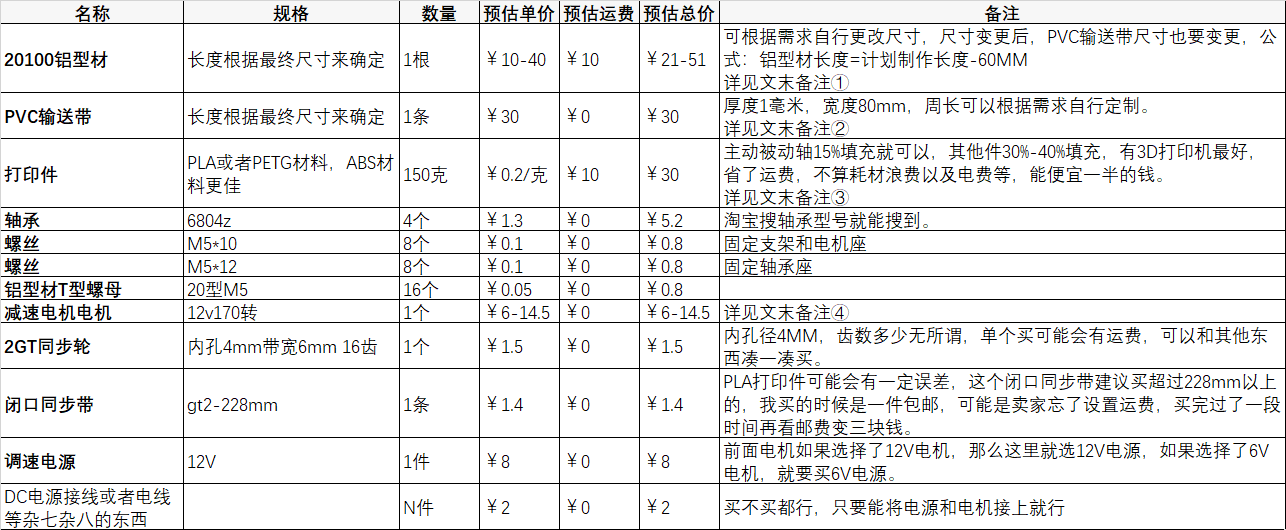

名称 | 规格 | 数量 | 预估单价 | 预估运费 | 预估总价 | 备注 |
---|---|---|---|---|---|---|
20100铝型材 | 长度根据最终尺寸来确定 | 1根 | ¥10-40 | ¥10 | ¥21-51 | 可根据需求自行更改尺寸,尺寸变更后,PVC输送带尺寸也要变更,公式:铝型材长度=计划制作长度-60MM 详见文末备注① |
PVC输送带 | 长度根据最终尺寸来确定 | 1条 | ¥30 | ¥0 | ¥30 | 厚度1毫米,宽度80mm,周长可以根据需求自行定制,通用尺寸见文末。 详见文末备注② |
打印件 | PLA或者PETG材料,ABS材料更佳 | 150克 | ¥0.2/克 | ¥10 | ¥30 | 主动被动轴15%填充就可以,其他件30%-40%填充,有3D打印机最好,省了运费,不算耗材浪费以及电费等,能便宜一半的钱。 详见文末备注③ |
轴承 | 6804z | 4个 | ¥1.3 | ¥0 | ¥5.2 | 淘宝搜轴承型号就能搜到。 |
螺丝 | M5*10 | 8个 | ¥0.1 | ¥0 | ¥0.8 | 固定支架和电机座 |
螺丝 | M5*12 | 8个 | ¥0.1 | ¥0 | ¥0.8 | 固定轴承座 |
铝型材T型螺母 | 20型M5 | 16个 | ¥0.05 | ¥0 | ¥0.8 | |
减速电机电机 | 12v170转 | 1个 | ¥6-14.5 | ¥0 | ¥6-14.5 | 详见文末备注④ |
2GT同步轮 | 内孔4mm带宽6mm 16齿 | 1个 | ¥1.5 | ¥0 | ¥1.5 | 内孔径4MM,齿数多少无所谓,单个买可能会有运费,可以和其他东西凑一凑买。 |
闭口同步带 | gt2-228mm | 1条 | ¥1.4 | ¥0 | ¥1.4 | PLA打印件可能会有一定误差,这个闭口同步带建议买超过228mm以上的,我买的时候是一件包邮,可能是卖家忘了设置运费,买完过了一段时间再看邮费变三块钱。 |
调速电源 | 12V | 1件 | ¥8 | ¥0 | ¥8 | 前面电机如果选择了12V电机,那么这里就选12V电源,如果选择了6V电机,就要买6V电源。 |
DC电源接线或者电线等杂七杂八的东西 | N件 | ¥2 | ¥0 | ¥2 | 买不买都行,只要能将电源和电机接上就行 | |
关于铝型材长度和输送带长度计算
如果无法准确计算出输送带长度,可以先等打印件和铝型材等东西都准备好以后,安装起来,用尺子量一下整体周长,然后再买PVC输送带。
以下是常用尺寸的一些对应关系,没实践过,最好还是按照上面说的,先买好铝型材和打印件组装一下,再决定买多长的OVC输送带。
计划制作长度 | 铝型材长度 | PVC输送带内周长 |
500MM | 440毫米 | 1022毫米 |
600MM | 540毫米 | 1222毫米 |
700MM | 640毫米 | 1422毫米 |
800MM | 740毫米 | 1622毫米 |
900MM | 840毫米 | 1822毫米 |
备注①
铝型材我都是在淘宝“智恩铝业”,44元/米,根据这个单价可以估算出具体的价格来,这家不一定最便宜,只是我买习惯了,这东西价格很透明,应该和别家也差不了太多钱,如果大家有更便宜的商家可以推荐给我。
好像还有一家“TDT工业铝型材”我之前买过,东西稍贵一点,但运费比“智恩铝业”便宜,我一般一次行买的铝型材较多,所以选择“智恩铝业”划算,如果买的少,有可能“TDT工业铝型材”会便宜一些。
备注②
这个输送带很多兄弟们在B站私信我,问从哪家买的,其实大家不用非要纠结店铺,只要是厚度1MM,宽度80MM,周长符合要求的,哪家便宜买哪家。
输送带我买过好几次了,就算是同一家价格每次都不一样,这次喊价30,下次喊价40的(第一次买就花了40),大家买的时候可以在淘宝搜下“PVC输送带”找到销量前几名的商家问一遍就行。
如果不是太离谱的长度,比如周长1.5米以下,找到30包邮的就行,这个价格应该就是行价了。
备注③
没有3D打印机可以找代打,找我代打印点这里,注意,我只代打,不提供技术支持哈。也可以在咸鱼上找找其他家,只要单价在2毛钱一克就行。
这个150克是在切片软件里显示的重量,代打印的时候都是按照切片软件重量为准,实际重量可能有偏差。
也可以提供本表格中橙色底色的小配件,价格在打印件基础上增加10.5元,价格可能会有所浮动,具体要看每样东西是否涨价。
配件都是成本价在卖,想好再买,卖出不退。
备注④
如果是6V电机,淘宝有卖二手的,只需要6块钱;
我买的12V电机,在新永泰旗舰店买的,花了¥14.5,买完发现别家有卖¥12的电机,就是稍微旧点。
电机可以自由选择,只要轴直径是4mm,螺丝孔间距17mm,螺丝孔M3的都电机头可以。
这个都是能包邮买到的,大家淘宝直接买就行。
